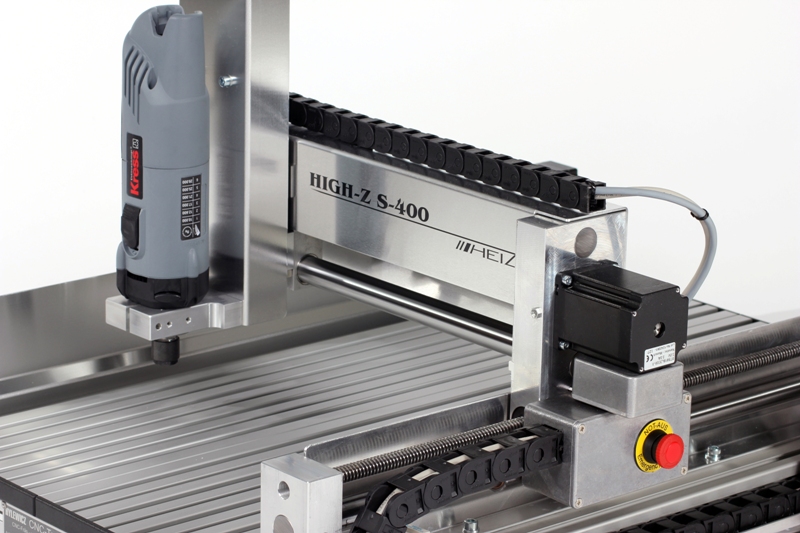

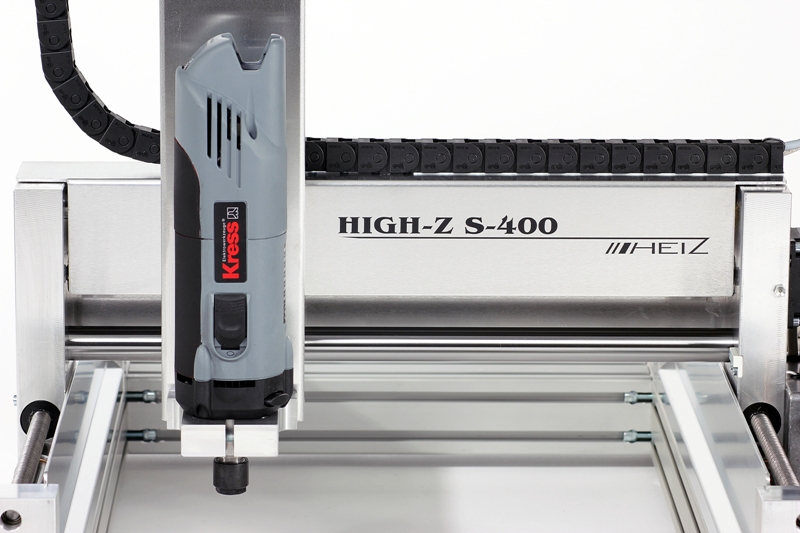

CNC Router / CNC φρέζα / CNC χαρακτική High-Z S-400

Προδιαγραφές / Τεχνικά στοιχεία S-400

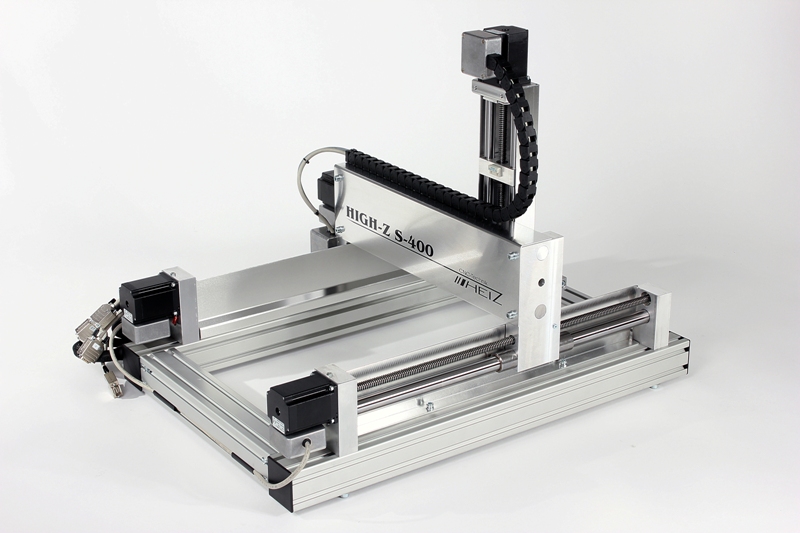

Το όνομα High-Z προκύπτει από το γεγονός ότι η ανοιχτή κατασκευή στο κάτω μέρος της μηχανής και η οδήγηση από 2 κινητήρες στον άξονα Χ επιτρέπουν να τοποθετηθούν κομμάτια με απεριόριστο ύψος!

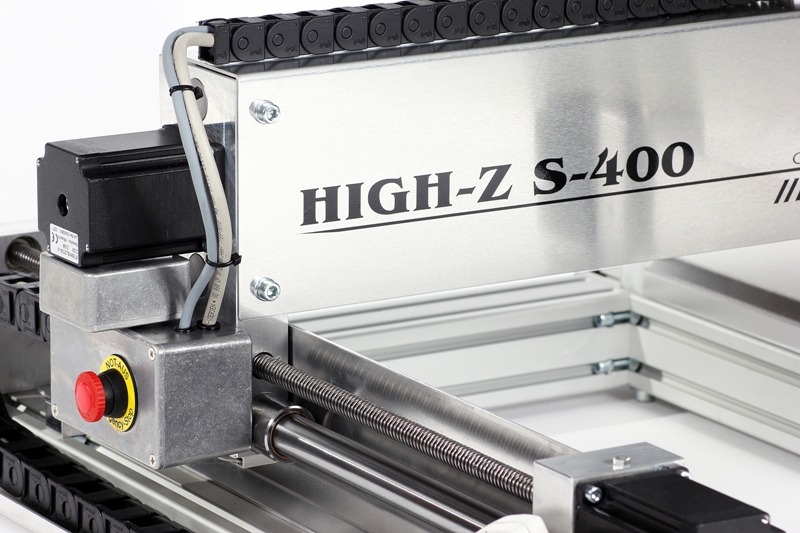

Όλες οι CNC μηχανές παραδίδονται με μαύρη πλαστική καδένα καλωδίων σε όλους τους άξονες, που επιτρέπουν καλύτερη διαχείριση των καλωδίων. Επίσης, όλες οι CNC φρέζες / χαρακτικές μηχανές είναι εξοπλισμένες με ένα πλήκτρο emergency stop. Ένα πρόσθετο πλήκτρο emergency stop βρίσκεται στο μπροστινό τμήμα του controller.

Βασικός εξοπλισμός όλων των High-Z CNC φρεζών και χαρακτικών μηχανών:

• Λογισμικό ConstruCAM-3D limited περιλαμβάνεται!
• Χωρίς επαφές τερματικοί διακόπτες αναφοράς άξονα και ορίων, πλήκτρα emergency stop, γραμμικοί οδηγοί 22mm και ανεξάρτητα προσαρμοζόμενα περικόχλια!!

Εξοπλισμός / Λεπτομέρειες προϊόντος:

• Οδήγηση: 4 βηματικοί κινητήρες από την Nanotec με 2000 steps/rev (1/10 step)
• 2 κινητήρες στον Χ άξονα για σταθερή έλξη και πίεση κατά την διαδικασία φρεζαρίσματος
• Πιθανή η τμηματική μετατόπιση πολύ μακρών κομματιών, λόγω του ότι δεν υπάρχει οδήγηση ιμάντα στο άκρο του Χ άξονα.
• Γραμμικοί οδηγοί 22mm στους Χ και Υ άξονες / 16mm στον Ζ, ρεκτιφιαρισμένοι και με 62hrc σκληρυμένη επιφάνεια
• Ένσφαιρα ρουλεμάν και στα δύο άκρα των τραπεζοειδών κοχλιών οδήγησης Tr. 12x3 mm flank lead
• Ταχύτητα τοποθέτησης ταχείας πρόωσης: max. 3000 mm/min
• Ταχύτητα εργασίας: max. 3000 mm/min
• Τεχνική ανάλυση: 0,003 mm (1/10 step)
• Σφάλμα αναστροφής max.: +/- 30μm (0,03mm)
• Μέγεθος τραπεζιού / περιοχή σύσφιξης: 790 x 400 mm
• Διαδρομές αξόνων: Χ=400 mm, Υ=300 mm, Ζ=110 mm
• Τερματικοί διακόπτες αναφοράς και ορίων σε όλους τους άξονες
• Διπλό πλήκρο emergency stop
• Πλαστικές καδένες διαχείρισης καλωδίων
• Συνολικές διαστάσεις περιλαμβανομένων των κινητήρων:
  Μ x Π x Υ = 790 x 520 x 500 mm
• Φλάτζα σύσφιξης μοτέρ φράζας: Euroneck ø43mm
• Περιλαμβάνεται software WIN PCNC light
• Τμηματικό πλαίσιο κατασκευής
• Βάρος κατά προσέγγιση 31 Kgrf
• Περιλαμβάνεται 5 driver microstep controller 5x3,5 Amp

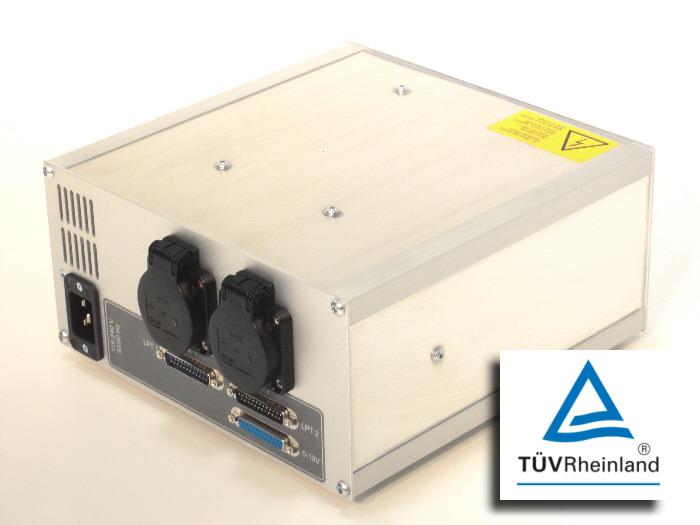

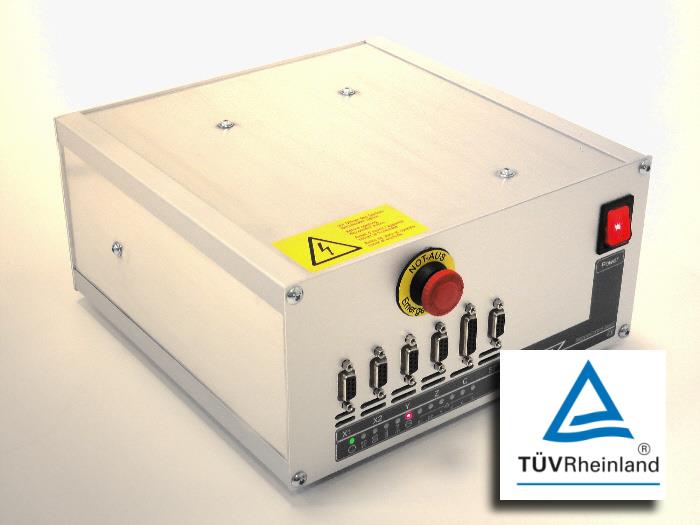

Τεχνικά στοιχεία του περιλαμβανόμενου microstep controller

• Έλεγχος 5 καναλιών
• Ισχύς έως 5 x 3,5 Α
• Micro pacing 1/8-Step / 1600 steps / rev
• 5 θύρες για 5 βηματικούς κινητήρες
• Σύνδεση σε παράλληλη θύρα ή USB με το USB WIN PCNC Economy
• Λειτουργία “sleep” για την μείωση ισχύος σε κατάσταση αναμονής
• Προστασία ενάντια στις κορυφώσεις τάσης
• Πλήκτρο E-stop, προστασία 2 δρόμων
• Έλεγχος δύο καταναλωτών ισχύος έως τα 1200 watts επιλεγόμενων μέσω software (από το WIN PCNC Economy), 230 V, 8A
• Ηλεκτρονόμος (ρελέ) παροχής ισχύος
• Ψήκτρα αλουμινίου / 2 ενεργοί ανεμιστήρες 60 και 40 mm
• Δυνατότητα να συνδεθούν συνολικά 5 τερματικοί διακόπτες και διακόπτες αναφορά ή πλήκτρα Stop

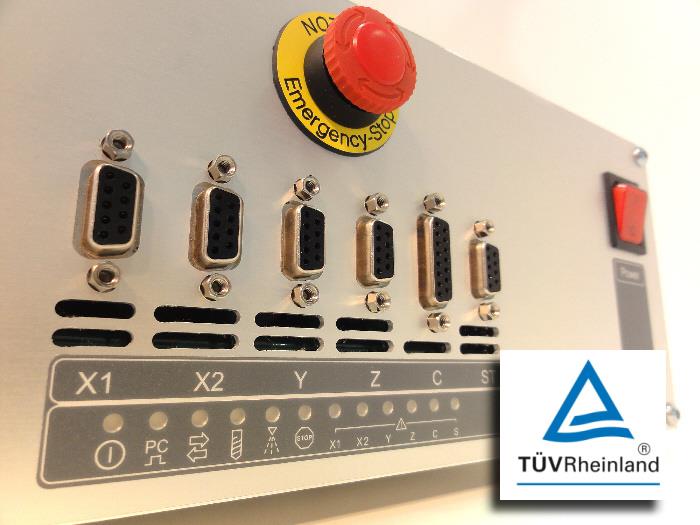

• Θύρες για κινητήρες και γραμμή ελέγχου μέσω D-sub 9-pin.

Τιμή με Φ.Π.Α.

3057,84 €

Τιμή χωρίς Φ.Π.Α.

2466,00 €
