Προδιαγραφές / Τεχνικά στοιχεία S-720/T

Όταν αγοράζετε μία μηχανή High-Z σειράς “T” αποκτάτε δυνατότητες υψηλής τεχνολογίας. Τα High-Z/T Routers επινοήθηκαν για περισσότερη ακρίβεια (ακρίβεια επανάληψης 0,02mm) και ειδικότερα για μεγαλύτερη ταχύτητα κινησεων.

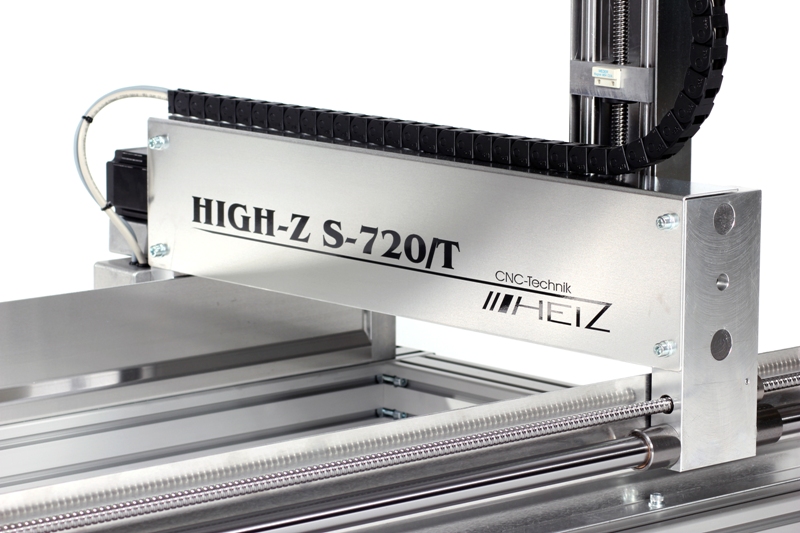

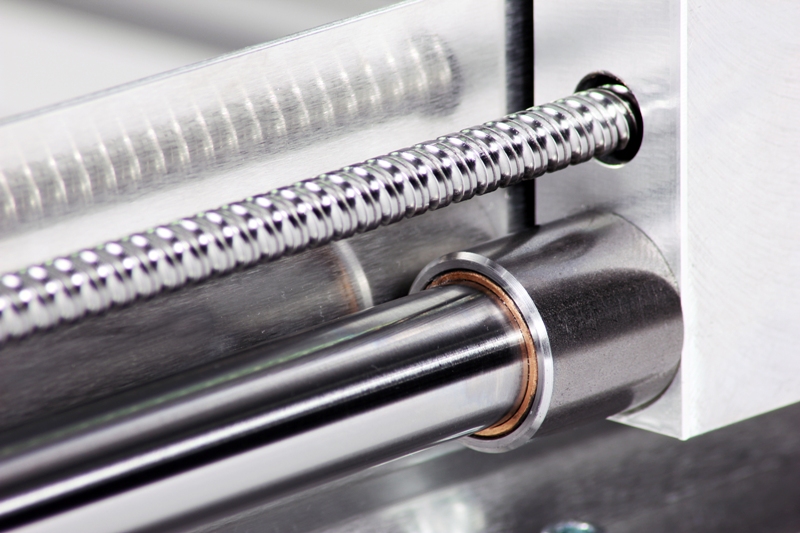

Λόγω της χρήσης ball screws ως οδηγητικά στοιχεία κίνησης οι χαρακτικές High-Z/T 3D-CNC επιτυγχάνουν καταπληκτική ακρίβεια και ένα σχεδόν μη μετρήσιμο σφάλμα backlash των 0,01mm. Την ίδια στιγμή υπάρχουν υψηλές ταχύτητες πρόωσης έως 120mm/sec (7.200 mm/min).

Με αυτήν τη CNC μηχανή είναι δυνατόν να εκτελέσετε χάραξη ή φρεζάρισμα με ταχύτητες έως 4.500mm/min και τοποθετήσεις κεφαλής έως 7.200mm/min.

Αυτή η σειρά μηχανών 3D φρέζας είναι χρήσιμη στον βιομηχανικό τομέα καθώς και σε εργασίες όπως χάραξη, φρεζάρισμα, διάτρηση, μέτρηση και κοπή.

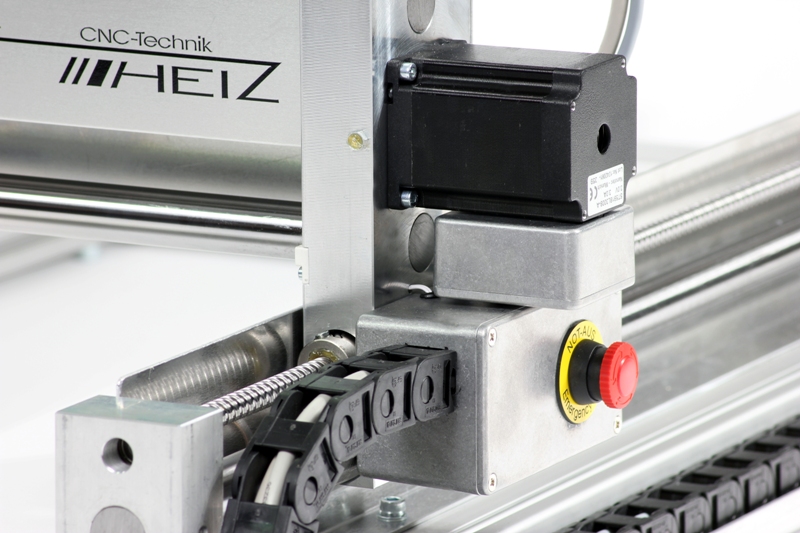

Όλες οι CNC μηχανές παραδίδονται με μαύρη πλαστική καδένα καλωδίων σε όλους τους άξονες, που επιτρέπουν καλύτερη διαχείριση των καλωδίων. Επίσης, όλες οι CNC φρέζες / χαρακτικές μηχανές είναι εξοπλισμένες με ένα πλήκτρο emergency stop. Ένα πρόσθετο πλήκτρο emergency stop βρίσκεται στο μπροστινό τμήμα του controller.

Βασικός εξοπλισμός όλων των High-Z CNC φρεζών και χαρακτικών μηχανών:

Λογισμικό ConstruCAM-3D limited περιλαμβάνεται!

Χωρίς επαφές τερματικοί διακόπτες αναφοράς άξονα και ορίων, πλήκτρα emergency stop, γραμμικοί οδηγοί 22mm και ανεξάρτητα προσαρμοζόμενα περικόχλια!!

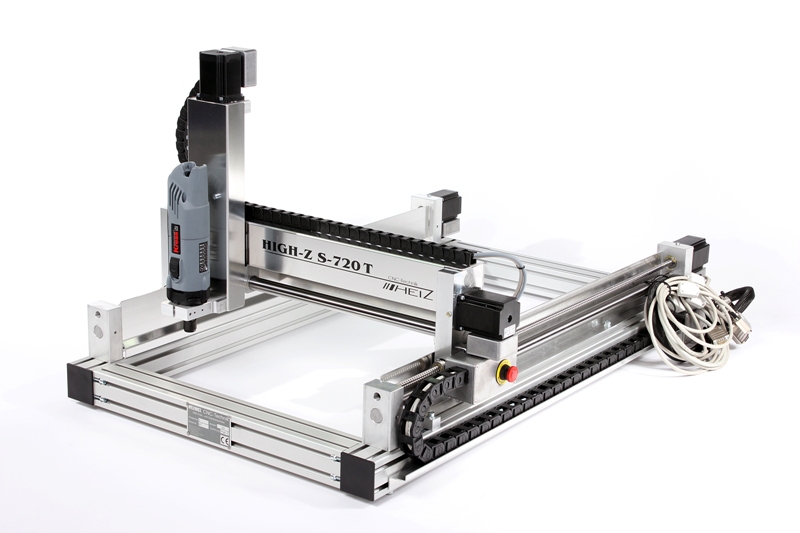

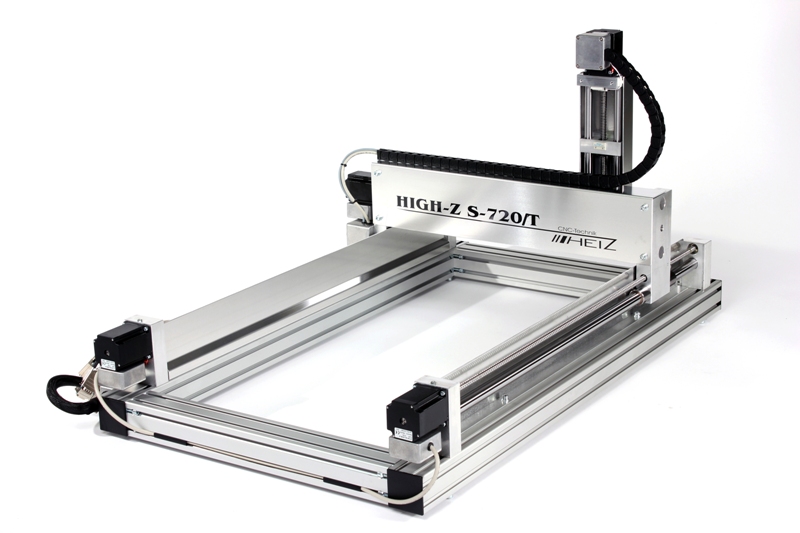

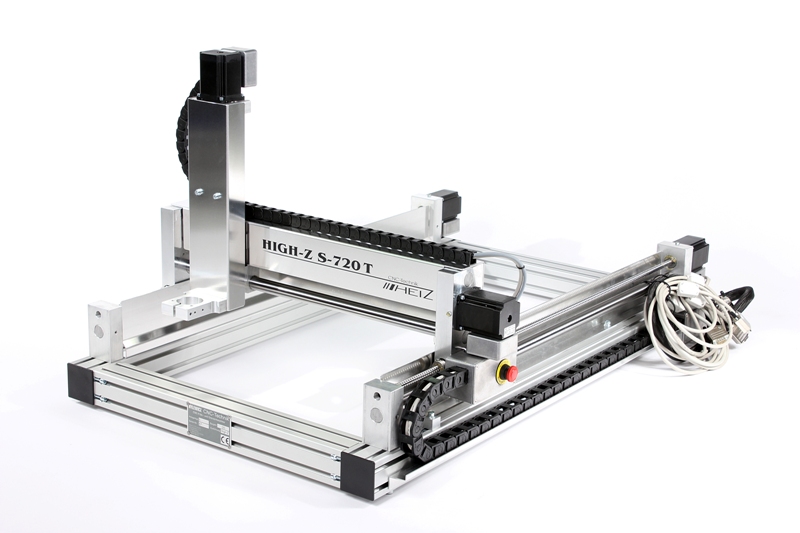

CNC Router / CNC φρέζα / CNC χαρακτική High-Z S-720/T

Τεχνικά στοιχεία του περιλαμβανόμενου microstep controller

• Έλεγχος 5 καναλιών
• Ισχύς έως 5 x 3,5 Α
• Micro pacing 1/8-Step / 1600 steps / rev
• 5 θύρες για 5 βηματικούς κινητήρες
• Σύνδεση σε παράλληλη θύρα ή USB με το USB WIN PCNC Economy
• Λειτουργία “sleep” για την μείωση ισχύος σε κατάσταση αναμονής
• Προστασία ενάντια στις κορυφώσεις τάσης
• Πλήκτρο E-stop, προστασία 2 δρόμων
• Έλεγχος δύο καταναλωτών ισχύος έως τα 1200 watts επιλεγόμενων μέσω software (από το WIN PCNC Economy), 230 V, 8A
• Ηλεκτρονόμος (ρελέ) παροχής ισχύος
• Ψήκτρα αλουμινίου / 2 ενεργοί ανεμιστήρες 60 και 40 mm
• Δυνατότητα να συνδεθούν συνολικά 5 τερματικοί διακόπτες και διακόπτες αναφορά ή πλήκτρα Stop
• Θύρες για κινητήρες και γραμμή ελέγχου μέσω D-sub 9-pin.

Εξοπλισμός / Λεπτομέρειες προϊόντος:

• Οδήγηση: 4 βηματικοί κινητήρες από την Nanotec με 2000 steps/rev (1/10 step)
• 2 κινητήρες στον Χ άξονα για σταθερή έλξη και πίεση κατά την διαδικασία φρεζαρίσματος
• Πιθανή η τμηματική μετατόπιση πολύ μακρών κομματιών, λόγω του ότι δεν υπάρχει οδήγηση ιμάντα στο άκρο του Χ άξονα.
• Γραμμικοί οδηγοί 22mm στους Χ και Υ άξονες / 16mm στον Ζ, ρεκτιφιαρισμένοι και με 62hrc σκληρυμένη επιφάνεια
• Ταχύτητα τοποθέτησης ταχείας πρόωσης: max. 7200 mm/min
• Ταχύτητα εργασίας: max. 7200 mm/min
• Τεχνική ανάλυση: 0,005 mm (1/10 step)
• Σφάλμα αναστροφής max.: +/- 10μm (0,01mm)
• Μέγεθος τραπεζιού / περιοχή σύσφιξης: 1110 x 520 mm
• Διαδρομές αξόνων: Χ=720 mm, Υ=420 mm, Ζ=110 mm
• Τερματικοί διακόπτες αναφοράς και ορίων σε όλους τους άξονες
• Διπλό πλήκρο emergency stop
• Πλαστικές καδένες διαχείρισης καλωδίων
• Συνολικές διαστάσεις περιλαμβανομένων των κινητήρων:
  Μ x Π x Υ = 1110 x 690 x 500 mm
• Φλάτζα σύσφιξης μοτέρ φράζας: Euroneck ø43mm
• Περιλαμβάνεται software WIN PCNC light
• Περιλαμβάνεται software ConstruCAM-3D limited
• Τμηματικό πλαίσιο κατασκευής
• Βάρος κατά προσέγγιση 41 Kgrf
• Περιλαμβάνεται 5 driver microstep controller 5x3,5 Amp

Στο εξής οι μηχανές μας πιστοποιημένες κατά TÜV. Μόνο από την CNC-STEP, για τη δική σας επαγγελματική χρήση.

CNC Routers, χαρακτικές και CNC μηχανές φρεζαρίσματος με Γερμανικό πιστοποιητικό TÜV! Από το 2005 δοκιμάζονται επίσημα από το EMC test στο Dortmund.

Γιατί αγοράζετε μία CNC-Step CNC μηχανή.

+ Παρέχουμε άψογο CNC Router service.

+ Παρέχουμε άψογη ζωντανή υποστήριξη.

+ Προσφέρουμε μηχανές κατ’ ευθείαν από το εργοστάσιο κατασκευής τους.

+ Μετρούνται 20 χρόνια εμπειρίας στην κατασκευή μηχανημάτων.

+ Πρόκειται για μηχανήματα Γερμανικής κατασκευής.

Διαβάστε περισσότερα...

Τιμή με Φ.Π.Α.

4712,00 €

Τιμή χωρίς Φ.Π.Α.

3800,00 €

Διευκρινήσεις τιμών.

Μείκτης αέρος και κοπτικού υγρού.

2D και 3D CNC Routers Ξύλου, Μετάλλου και Πλαστικού, CNC Χαρακτικές μηχανές, CNC Φρέζες, για επαγγελματικές και ερασιτεχνικές εφαρμογές. Πλήρης Υποστήριξη με Κοπτικά Εργαλεία.
